HT— Système AG de disque en zircone blanche (71 mm)


Taille: 12mm
Prix:
Prix réduit$25.00 USD

Description

La zircone blanche Ceradirect HT est un produit amélioré de HT, qui améliore la transparence du produit tout en conservant une résistance élevée par rapport à l'ancien produit. HT a une résistance à la flexion très élevée et un bon effet de protection de la couleur, d'excellentes propriétés de fraisage, une précision d'ajustement et une stabilité des bords, très approprié pour la restauration des dents postérieures et est un produit très rentable. À utiliser avec Liquide de teinture pour obtenir de meilleurs résultats

·Haute résistance

Infrastructures de bridges unitaires à multi-unités

·Haute opacité

Propriétés optiques optimales pour les moignons décolorés et les poteaux et noyaux métalliques

·Procédure de production spéciale

Excellentes propriétés de fraisage, précision d'ajustement et stabilité des bords

Attention

·Préparez les dents dans un épaulement manifestement incliné ou rond.

·L'épaisseur de fraisage du bord de la région cervicale doit être d'au moins 1 mm.

·La surface occlusale et incisive doivent être meulées de 1,5 à 2,0 mm.

·Le rayon d'articulation doit être de 0,7 mm.

·Le degré d'agrégation de la surface axiale doit être de 6 à 8 degrés.

·Pour les ponts, les dents piliers adjacentes doivent être parallèles les unes aux autres pour éviter une contre-dépouille.

Expédition

DHL (par défaut), divers autres modes de transport sont disponibles. Si vous souhaitez en savoir plus sur l'expédition, veuillez Cliquez ici


Zircone dentaire Ceradirect

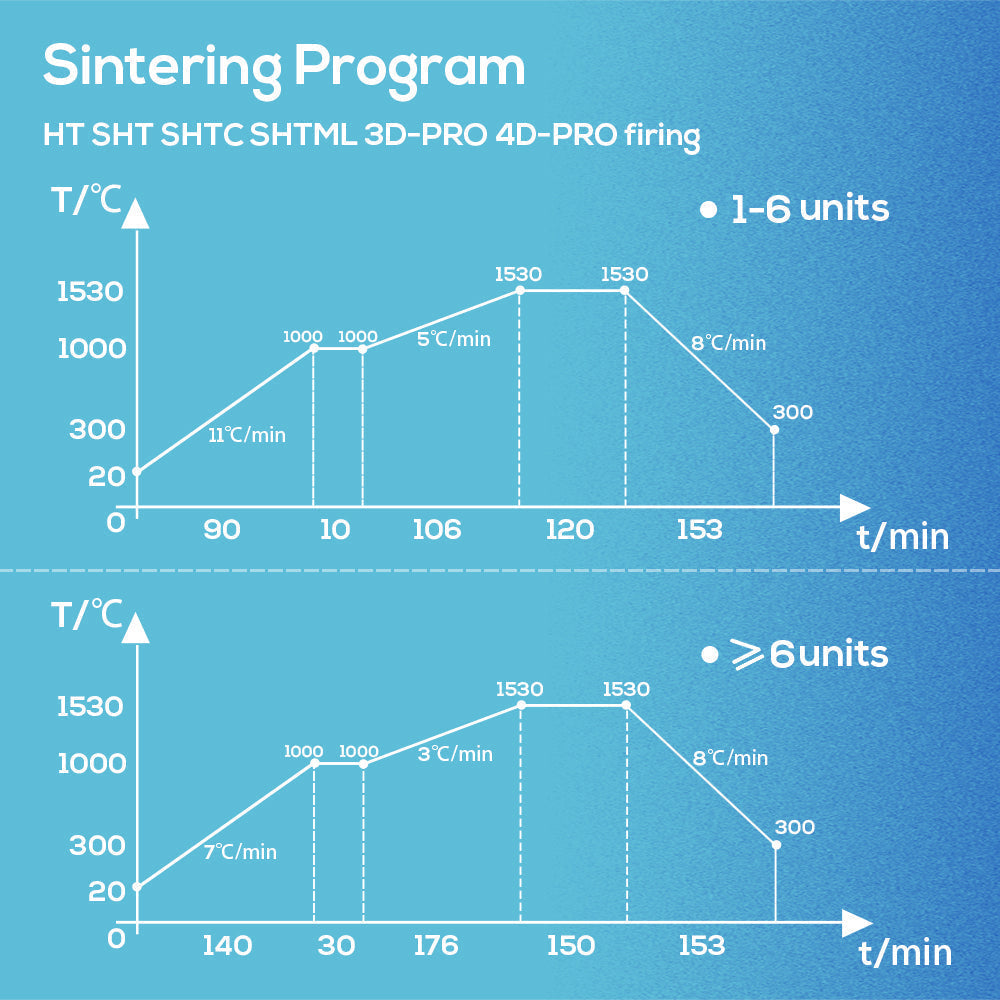

Taper Force Translucide Caractéristiques
HT Blanc 1400Mpa 35% Super résistance, faible translucidité
SHT Blanc 1370Mpa 43% Haute résistance, haute translucidité
SHTC Pré-ombré 1125Mpa 43% Zircone pré-teinte à haute translucidité
SHTML Multicouche 1100Mpa 48% 6 couches de dégradés de couleurs
3D Professionnel Multicouche 900-1200Mpa 43%-55% 6 couches de dégradés de translucidité de force de couleur
Max. Multicouche 1000-1300Mpa 45%-57% Dégradé de fusion sans couche de nouvelle technologie

Vu récemment
